Jika Anda pernah melihat lampu jalan yang menyala otomatis saat malam hari dan mati ketika pagi tiba, salah satu komponen yang sering digunakan adalah sensor LDR.
LDR merupakan sensor cahaya yang banyak digunakan dalam proyek elektronika karena rangkaiannya sederhana, harga terjangkau, dan mudah dipelajari oleh pemula.
Sensor ini mampu mendeteksi perubahan intensitas cahaya di lingkungan sekitar dan mengubahnya menjadi perubahan nilai resistansi.

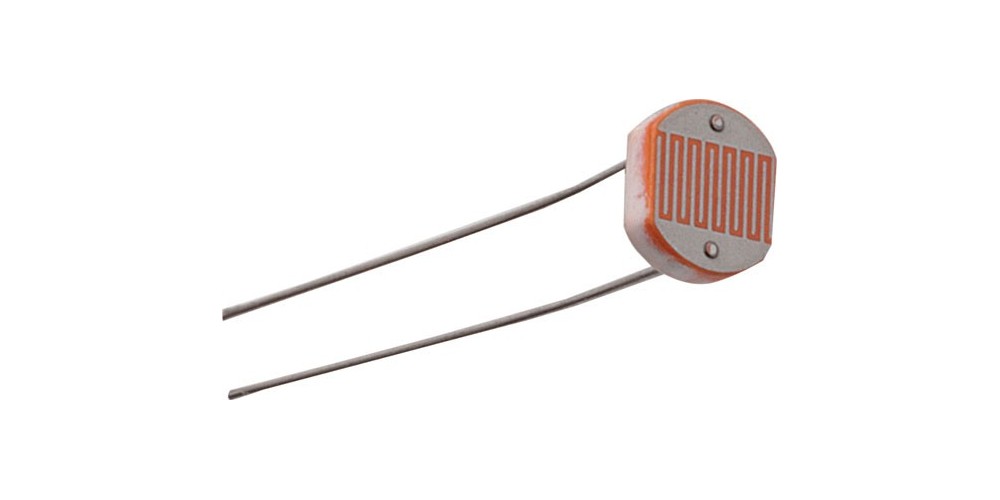

Keterangan:
Sensor LDR (Light Dependent Resistor) yang umum digunakan pada proyek elektronika dan sistem otomatis.
1. Apa Itu Sensor LDR?
LDR adalah singkatan dari:
Light Dependent Resistor
Komponen ini termasuk resistor yang nilai hambatannya berubah sesuai dengan intensitas cahaya yang diterima.
Ketika kondisi terang, nilai resistansi LDR akan menurun.
Sebaliknya, ketika kondisi gelap, nilai resistansi akan meningkat.
Karena karakteristik tersebut, LDR sering digunakan sebagai sensor cahaya pada berbagai sistem otomatis.
2. Fungsi Sensor LDR
Sensor LDR digunakan untuk mendeteksi tingkat pencahayaan suatu area.
Beberapa contoh penggunaannya antara lain:
- Lampu taman otomatis
- Lampu jalan otomatis
- Smart home
- Alarm keamanan
- Monitoring intensitas cahaya
- Sistem penghemat energi
3. Cara Kerja Sensor LDR
Cara kerja LDR cukup sederhana.
Saat cahaya mengenai permukaan sensor, material semikonduktor di dalamnya akan meningkatkan jumlah elektron bebas sehingga hambatan listrik menjadi lebih kecil.
Akibatnya arus listrik dapat mengalir lebih mudah.
Ketika lingkungan menjadi gelap, hambatan sensor meningkat sehingga nilai tegangan yang terbaca pada rangkaian juga berubah.
Perubahan inilah yang dimanfaatkan mikrokontroler untuk mengetahui kondisi terang atau gelap.
Gambar Cara Kerja LDR
Keterangan:
Nilai resistansi LDR berubah mengikuti intensitas cahaya yang diterima.
4. Bentuk Fisik Sensor LDR
Secara fisik LDR memiliki bentuk bulat kecil dengan pola jalur menyerupai gelombang di bagian permukaannya.
Sensor ini memiliki dua kaki sehingga pemasangannya cukup mudah pada breadboard maupun PCB.
Warna permukaan sensor biasanya:
- Coklat
- Kuning keemasan
- Hijau
tergantung jenis dan pabrik pembuatnya.
5. Spesifikasi Sensor LDR
Berikut spesifikasi umum sensor LDR:
| Parameter | Nilai |
|---|---|
| Tegangan kerja | Menyesuaikan rangkaian |
| Resistansi terang | 200Ω – 10KΩ |
| Resistansi gelap | 100KΩ – 10MΩ |
| Jumlah kaki | 2 Pin |
| Output | Analog |
Nilai dapat berbeda tergantung tipe sensor yang digunakan.
6. Karakteristik Sensor LDR
Sensor LDR memiliki beberapa karakteristik penting:
- Sensitif terhadap cahaya
- Harga relatif murah
- Mudah digunakan
- Cocok untuk pemula
- Tidak memerlukan konfigurasi rumit
Karena alasan tersebut, LDR sering dijadikan sensor pertama saat belajar elektronika.
7. Pin Sensor LDR
Berbeda dengan sensor digital, LDR hanya memiliki dua kaki.
Karena termasuk resistor, kedua kaki LDR tidak memiliki polaritas.
Artinya pemasangan kaki dapat dibolak-balik tanpa mempengaruhi fungsi sensor.
Keterangan:
Sensor LDR memiliki dua kaki dan tidak memiliki polaritas.
8. LDR dengan Arduino dan ESP8266
Pada mikrokontroler, LDR biasanya digunakan sebagai input analog.
Nilai yang terbaca akan berubah sesuai kondisi cahaya di sekitar sensor.
Contoh penggunaannya:
- Menyalakan lampu saat malam
- Membaca intensitas cahaya ruangan
- Monitoring cahaya berbasis IoT
- Sistem otomatis greenhouse
9. Contoh Wiring LDR dengan ESP8266
Koneksi Dasar
| LDR | ESP8266 |
|---|---|
| Salah satu kaki | 3.3V |
| Kaki lainnya | A0 |
| Resistor 10KΩ | GND |
Rangkaian ini dikenal sebagai pembagi tegangan (voltage divider).
Gambar Wiring LDR
Keterangan:
Contoh rangkaian sensor LDR dengan NodeMCU ESP8266.
10. Membaca Nilai LDR
Ketika sensor digunakan bersama ESP8266 atau Arduino, nilai cahaya dapat dibaca menggunakan pin analog.
Nilai yang muncul biasanya:
- Terang → nilai rendah
- Gelap → nilai tinggi
Namun hasil pembacaan dapat berbeda tergantung rangkaian yang digunakan.
Karena itu proses kalibrasi sering diperlukan pada proyek tertentu.
11. Kelebihan Sensor LDR
Beberapa kelebihan sensor LDR antara lain:
- Harga murah
- Mudah ditemukan di pasaran
- Mudah dipasang
- Tidak memerlukan library khusus
- Cocok untuk pembelajaran dasar
12. Kekurangan Sensor LDR
Selain memiliki kelebihan, LDR juga memiliki beberapa keterbatasan:
- Kurang akurat dibanding sensor cahaya digital
- Dipengaruhi cahaya sekitar
- Respon tidak secepat sensor modern
- Kurang cocok untuk pengukuran presisi tinggi
13. Penerapan Sensor LDR
Sensor LDR banyak digunakan dalam kehidupan sehari-hari.
Contohnya:
- Lampu jalan otomatis
- Lampu taman otomatis
- Smart home
- Sistem hemat energi
- Greenhouse otomatis
- Monitoring intensitas cahaya
Meskipun sederhana, sensor ini masih banyak digunakan karena efektif dan ekonomis.

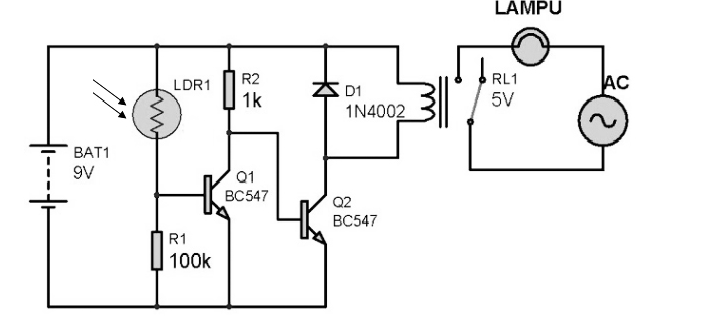

Gambar Penerapan LDR
Keterangan:
Contoh penggunaan sensor LDR pada sistem lampu otomatis.
14. Tips Menggunakan Sensor LDR
Agar hasil pembacaan lebih baik:
- Hindari bayangan yang tidak diinginkan
- Gunakan resistor yang sesuai
- Lakukan kalibrasi jika diperlukan
- Tempatkan sensor pada area yang terkena cahaya langsung
Langkah sederhana ini dapat meningkatkan kestabilan pembacaan sensor.
15. Kesimpulan
Sensor LDR merupakan sensor cahaya yang sederhana namun masih sangat berguna dalam berbagai proyek elektronika dan IoT.
Dengan memahami cara kerja dan karakteristiknya, kita dapat membuat berbagai sistem otomatis seperti lampu otomatis, monitoring cahaya, maupun smart home dengan lebih mudah.
