Sensor PIR merupakan salah satu sensor yang cukup populer dalam dunia elektronika dan Internet of Things (IoT). Sensor ini sering digunakan pada project lampu otomatis, alarm rumah, hingga sistem keamanan sederhana.
Karena penggunaannya cukup mudah, sensor PIR sangat cocok dipelajari oleh pemula yang baru belajar Arduino, ESP8266, maupun ESP32.
Keterangan:
Sensor PIR HC-SR501 yang umum digunakan pada project Arduino dan ESP8266.
1. Apa Itu Sensor PIR?
PIR adalah singkatan dari: Passive Infrared Sensor Sensor ini bekerja dengan mendeteksi perubahan panas atau radiasi inframerah di sekitar sensor. Saat ada manusia bergerak di depan sensor, PIR akan memberikan sinyal output ke mikrokontroler. Berbeda dengan sensor ultrasonik, sensor PIR tidak memancarkan gelombang tertentu tetapi hanya membaca perubahan suhu di lingkungan sekitar.
2. Fungsi Sensor PIR
Sensor PIR biasanya digunakan untuk:
- Lampu otomatis
- Alarm gerak
- Sistem keamanan rumah
- Smart home
- Monitoring ruangan
- Sistem hemat energi
Pada project IoT sederhana, sensor PIR cukup mudah digunakan karena hanya memiliki output HIGH dan LOW.
3. Cara Kerja Sensor PIR
Sensor PIR bekerja dengan membaca perubahan panas tubuh manusia.
Ketika tidak ada gerakan:
- output sensor LOW
Ketika ada gerakan manusia:
- output berubah menjadi HIGH
Perubahan ini kemudian dibaca oleh mikrokontroler untuk menjalankan aksi tertentu seperti:
- menyalakan lampu,
- mengaktifkan buzzer,
- atau mengirim notifikasi.

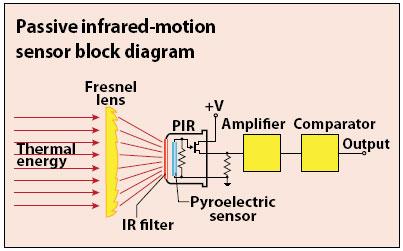

Keterangan:
Sensor PIR mendeteksi perubahan radiasi inframerah dari tubuh manusia.
4. Bagian-Bagian Sensor PIR
Sensor PIR terdiri dari beberapa bagian utama seperti:
| Bagian | Fungsi |
|---|---|
| Lensa Fresnel | Memfokuskan inframerah |
| Sensor Pyroelectric | Mendeteksi panas |
| Output Pin | Mengirim sinyal digital |
| Potensiometer | Mengatur sensitivitas |
5. Spesifikasi Sensor PIR
Berikut spesifikasi umum sensor PIR HC-SR501:
| Parameter | Nilai |
|---|---|
| Tegangan kerja | 5V – 12V |
| Output | Digital |
| Jarak deteksi | 3 – 7 meter |
| Sudut deteksi | ±120° |
| Delay output | Adjustable |
Sensor ini cukup stabil digunakan untuk project indoor maupun outdoor ringan.
6. Pin Sensor PIR
Sensor PIR memiliki 3 pin utama:
| Pin | Fungsi |
|---|---|
| VCC | Tegangan |
| OUT | Output digital |
| GND | Ground |
Gambar Pin PIR
Keterangan:
Konfigurasi pin sensor PIR HC-SR501.
7. Pengaturan Sensor PIR
Pada modul PIR terdapat dua pengaturan:
Pengaturan Delay
Digunakan untuk mengatur lama output aktif setelah gerakan terdeteksi.
Pengaturan Sensitivitas
Digunakan untuk mengatur jarak pembacaan sensor.
Biasanya semakin besar sensitivitas, semakin jauh jarak deteksinya.
8. Mode Sensor PIR
Sensor PIR memiliki dua mode kerja:
Mode H
Output tetap aktif selama gerakan masih terdeteksi.
Mode L
Output aktif hanya sekali sesuai delay.
Mode H biasanya lebih sering digunakan untuk lampu otomatis.
9. Sensor PIR dengan ESP8266
Sensor PIR sangat cocok dipadukan dengan ESP8266 karena dapat digunakan pada sistem IoT seperti:
- smart home,
- monitoring keamanan,
- dan lampu otomatis berbasis internet.
10. Wiring PIR dengan ESP8266
Koneksi PIR
| PIR | ESP8266 |
|---|---|
| VCC | VIN |
| OUT | D5 |
| GND | GND |
Gambar Wiring PIR
Keterangan:
Contoh koneksi sensor PIR dengan NodeMCU ESP8266.
11. Contoh Program PIR ESP8266
“`cpp
define pir D5
void setup() {
pinMode(pir, INPUT);
Serial.begin(115200);
}
void loop() {
int sensor = digitalRead(pir);
if(sensor == HIGH){
Serial.println("Gerakan Terdeteksi");} else {
Serial.println("Tidak Ada Gerakan");}
delay(1000);
}
12. Penjelasan Program
Program di atas digunakan untuk membaca status sensor PIR.
Jika sensor mendeteksi gerakan:
- serial monitor menampilkan:
“Gerakan Terdeteksi”
Jika tidak ada gerakan:
- serial monitor menampilkan:
“Tidak Ada Gerakan”
Program ini sering dijadikan dasar project alarm otomatis dan smart home.
13. Kelebihan Sensor PIR
Beberapa kelebihan sensor PIR:
- Mudah digunakan
- Harga cukup murah
- Konsumsi daya rendah
- Cocok untuk pemula
- Jarak deteksi cukup baik
14. Kekurangan Sensor PIR
Selain kelebihan, sensor PIR juga memiliki beberapa kekurangan seperti:
- Tidak mendeteksi benda diam
- Sensitif terhadap suhu lingkungan
- Kadang terjadi false trigger
Namun untuk project pembelajaran, sensor ini masih sangat bagus digunakan.
15. Penerapan Sensor PIR
Sensor PIR banyak digunakan pada:
- Lampu otomatis
- Alarm rumah
- Sistem keamanan
- Smart home
- Pintu otomatis
- Monitoring ruangan

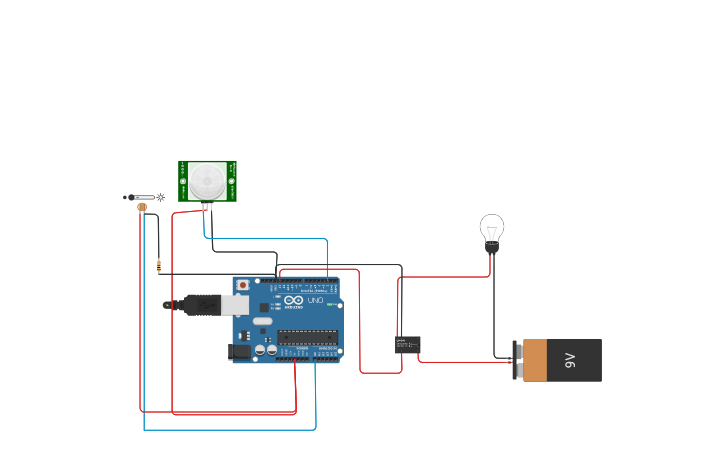

Gambar Penerapan PIR
Keterangan:
Contoh penggunaan sensor PIR pada sistem lampu otomatis dan keamanan rumah.
16. Tips Menggunakan PIR
Beberapa tips penggunaan sensor PIR:
- Hindari posisi dekat sumber panas
- Gunakan supply stabil
- Atur sensitivitas sesuai kebutuhan
- Pasang sensor pada posisi strategis
Pengaturan yang tepat membuat sensor bekerja lebih stabil.
17. Kesimpulan
Sensor PIR merupakan sensor gerak yang cukup populer dalam dunia elektronika dan IoT karena mudah digunakan dan cocok untuk berbagai sistem otomatisasi.
Dengan sensor ini, sistem dapat mendeteksi keberadaan manusia secara otomatis dan menjalankan berbagai aksi sesuai kebutuhan project.
