ESP8266 merupakan salah satu mikrokontroler WiFi yang paling populer untuk pengembangan Internet of Things (IoT). Salah satu hal penting yang harus dipahami saat menggunakan ESP8266 adalah pin GPIO.

GPIO digunakan untuk:

• membaca sensor,
• mengontrol LED,
• mengaktifkan relay,
• komunikasi serial,
• dan berbagai fungsi elektronika lainnya.

Pada tutorial ini kita akan belajar:

• pengertian GPIO,
• fungsi setiap pin ESP8266,
• pin yang aman digunakan,
• dan pin yang harus dihindari.

Apa Itu GPIO?

GPIO adalah singkatan dari:

General Purpose Input Output

GPIO merupakan pin digital yang dapat digunakan sebagai:

• INPUT → membaca sensor atau tombol,
• OUTPUT → mengontrol LED, relay, buzzer, dan lainnya.

Mengenal Board NodeMCU ESP8266

Board ESP8266 yang paling populer adalah:

NodeMCU ESP8266

Karena:
✅ mudah diprogram
✅ sudah ada USB
✅ cocok untuk pemula
✅ banyak digunakan untuk IoT

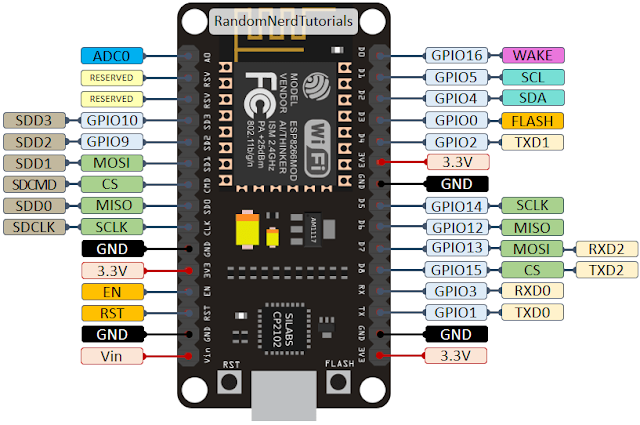

Fungsi Pin GPIO ESP8266

Berikut beberapa pin penting pada NodeMCU ESP8266:

Label Board	GPIO	Fungsi
D0	GPIO16	Digital I/O
D1	GPIO5	I2C SCL
D2	GPIO4	I2C SDA
D3	GPIO0	Boot Mode
D4	GPIO2	LED Builtin
D5	GPIO14	SPI Clock
D6	GPIO12	SPI MISO
D7	GPIO13	SPI MOSI
D8	GPIO15	Boot Mode
RX	GPIO3	Serial RX
TX	GPIO1	Serial TX

Pin yang Aman Digunakan

Pin berikut paling aman untuk project:

✅ D1 (GPIO5)
✅ D2 (GPIO4)
✅ D5 (GPIO14)
✅ D6 (GPIO12)
✅ D7 (GPIO13)

Pin ini cocok digunakan untuk:

• sensor,
• relay,
• LED,
• buzzer,
• dan komunikasi.

Pin yang Harus Hati-Hati

D3 (GPIO0)

Digunakan saat proses booting.

Jika salah penggunaan:
ESP8266 bisa gagal menyala.

D8 (GPIO15)

Harus LOW saat booting.

RX dan TX

Digunakan untuk komunikasi serial USB.

Jika digunakan sembarangan:
upload program bisa terganggu.

Mengenal LED Builtin ESP8266

Pada NodeMCU terdapat LED bawaan di:

D4 / GPIO2

LED ini sering digunakan untuk:

• uji program,
• blink LED,
• indikator koneksi.

Contoh Program Blink LED

Salin program berikut:

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);

  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
}

Penjelasan Program

pinMode()

Digunakan untuk menentukan mode pin.

pinMode(LED_BUILTIN, OUTPUT);

Artinya:
pin digunakan sebagai OUTPUT.

digitalWrite()

Digunakan untuk memberi logika:

• HIGH
• LOW

Pada ESP8266:

• LOW → LED menyala
• HIGH → LED mati

Fungsi Khusus Pin ESP8266

Beberapa pin memiliki fungsi tambahan seperti:

Pin	Fungsi
D1 & D2	I2C
D5-D8	SPI
RX/TX	UART Serial

Tegangan Kerja ESP8266

ESP8266 bekerja pada:

3.3 Volt

⚠ Jangan memberikan tegangan 5V langsung ke GPIO karena dapat merusak board.

Contoh Penggunaan GPIO

GPIO dapat digunakan untuk:

• membaca tombol,
• mengontrol relay,
• membaca sensor suhu,
• sensor ultrasonik,
• buzzer,
• LCD I2C,
• dan project IoT lainnya.

Contoh Project ESP8266

Smart Lamp IoT

Mengontrol lampu melalui internet.

Monitoring Suhu

Menggunakan sensor DHT11 atau DHT22.

Water Tank Automation

Monitoring level air otomatis.

MQTT Monitoring

Mengirim data realtime ke server MQTT.

Kesalahan Umum Pemula

❌ Salah memilih pin boot
❌ Memberi tegangan 5V
❌ Salah mapping GPIO
❌ Menggunakan RX/TX sembarangan

Tips Menggunakan ESP8266

✅ Gunakan pin aman seperti D1 dan D2
✅ Gunakan supply stabil
✅ Hindari pin boot untuk relay penting
✅ Pelajari pinout sebelum wiring

Kesimpulan

GPIO pada ESP8266 merupakan pin digital yang digunakan untuk berbagai kebutuhan elektronika dan Internet of Things (IoT). Memahami fungsi setiap GPIO sangat penting agar project berjalan stabil dan tidak mengalami masalah booting.

Dengan memahami pin GPIO ESP8266, kita dapat:

• menghubungkan sensor,
• mengontrol relay,
• membuat sistem monitoring,
• dan mengembangkan berbagai project IoT dengan lebih mudah
